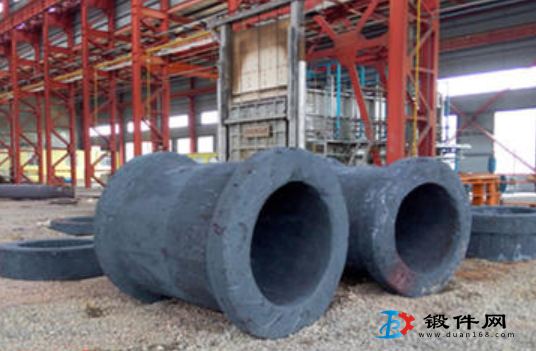

(1)毛坯端面不齊毛坯端面不齊是筒類鍛件常見的質景問題。造成此問題的原因如下：
1)鍛件坯料鐓粗時變形不均勻，造成沖孔后壁厚不均。在芯棒拔長時沿軸向方向長度變形，尺寸不一。
2)在芯棒拔長時，坯料加熱溫度不均勻，導致拔長變形長度方向走料不一致。
(2)壁厚不均壁厚不均會導致機械加工工時增加，嚴重的會使坯料報廢。產生的原因如下：
1)坯料沖孔時，沖子沒有放置在坯料中心。
2)沖孔時沖子歪斜，造成坯料一端壁厚不均。
3)芯棒拔長時，坯料加熱溫度不均勻，溫度高的部分易變形，壁厚減薄較快。
(3)端部縱向開裂端部縱向開裂在薄壁長筒件上容易出現。引起開裂的原因是端部坯料降溫較快，如溫度稍稍降低就容易發生。
(4)內孔重皮內孔重皮是由于坯料在鐓粗沖孔時，內孔邊緣出現毛刺，如不及時淸除，在芯櫸拔長時容易使毛刺被帶人坯料內孔，最終形成重皮缺陷。
(5)內壁裂紋內壁裂紋在尺寸、質量相對較小的筒類件上偶爾出現。內孔尺寸相對較小的坯料在沖孔時多選用實心沖子雙面沖孔，有時可能造成相接部位出現折傷。芯棒拔長時，隨著變形量的不斷加大，傷處不斷地延伸形成裂紋。
(6)外表面粗糙外表面粗糙多發生在拔長童比較大的長筒類鍛件上。由于拔長量大，為在鍛造溫度范圍內盡快完成鍛造，芯棒拔長時通常采用大壓下量快速鍛造的方法，造成坯料表面因錘花大而粗糙。如此時小壓下量光整坯料外表面，則容易出現芯棒與坯嵙咬死的現象。采取措施及注意事項：
1)嚴格執行加熱規范，坯料要加熱均勻，且熱透。各鍛造火次 都要控制始鍛溫度和終鍛溫度。
2)坯料拔長后，兩端面應平整。如用剁刀切料，端面毛刺要錯移干凈，最好采用大截面切割下料。
3)鐓粗時坯料要放正，即坯料軸線與地面應垂直。在滿足鍛造比和沖孔的條件下，盡量減少鐓粗_請，以減少拔長量。
4)沖孔時沖+要放正，不能歪斜，沖子軸線盡量與坯料軸線相接近。沖孔時產生的毛刺或飛邊，要清理干凈。

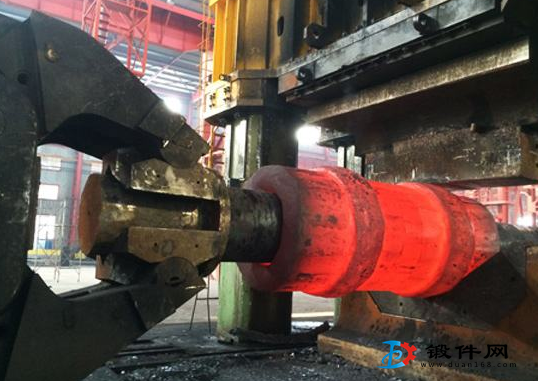

5)芯軸表面要光滑，工作面要有1/100-1/50的錐度，無彎曲。 對于直徑大于200mm的芯軸，使用時內部必須用循環水加以冷卻。
6)芯軸拔長時，每次翻轉角度應均勻，壓下量也應均勻。
7)芯軸拔長操作時，在髙溫下鍛造兩端，防止端部形成裂紋。
