鍛件生產中前期鍛造加工的加熱規范涉及到后期鍛件產品質量，那么鍛件鋼料規格、化學成分不同，其加熱規范也有所不同。下面由168鍛件網為大家簡單介紹。
大型自由鍛件與高合金鋼鍛件多以鋼錠為原材料。
鋼錠按規格大小可以分為大型鋼錠和小型鋼錠。一般質量大于2-2.5t或直徑大于500-550mm的鋼錠稱為大型鋼錠，此外稱為小鋼錠。鋼錠按加熱裝爐時的溫度髙低可分為冷錠與熱錠。冷、熱鋼錠的加熱工藝差別很大，因此分別進行介紹。
(1)冷錠加熱規范冷錠加熱的關鍵在低溫階段，在此階段必須限制裝爐溫度和加熱速度。因為冷錠在低于500-600℃加熱時塑性很差，冷錠內部的殘余應力又與溫度應力同向，鍛件所用鋼錠存在的各種組織缺陷還會造成應力集中，如果裝爐溫度高和加熱速度快極易引起鍛件鍛坯裂紋。
由于鋼錠的斷面尺寸大，產生的溫度應力也大，應限制其裝爐溫度，并且低溫階段應緩慢加熱。大型冷錠均采用二段至五段的分段式加熱規范。

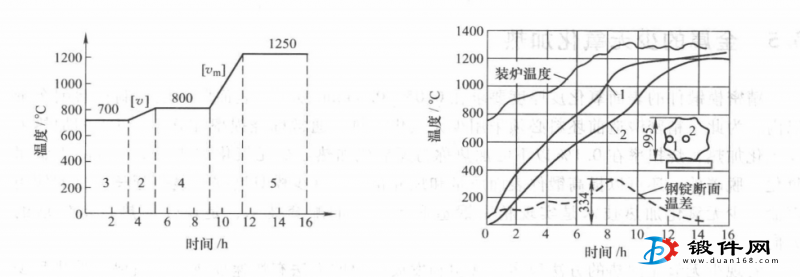

例如鍛件生產采用的19.5t 20MnMo冷錠加熱規范。下圖所示為19.5t 20MnMo冷錠加熱試驗的溫度實測曲線。從圖中可見，在加熱的低溫階段斷面溫差不大，最大溫差出現在錠溫600℃以上，這時鋼錠已具有一定塑性，溫度應力也不會造成開裂。
鍛件采用小型冷錠的加熱，由于鋼錠的斷面尺寸小，產生的殘余應力和溫度應力不大。碳素鋼、低合金鋼采用一段式加熱規范，快速加熱。對于高合金鋼小型冷錠，為減少開裂應與大型冷錠的加熱規范相同。
(2)熱錠加熱規范熱錠的加熱規范主要取決于它的斷面尺寸，而與化學成分無關。各種成分鋼料高溫時熱擴散率接近，各鋼種的熱鋼錠和熱鋼坯可以使用同一加熱規范。裝爐時，熱鋼錠心部溫度高于表面約300℃開始加熱時，表面溫度升高，心部溫度繼續降低，致使斷面溫差縮小，相應的溫度應力不大；當溫度繼續升高，斷面溫差有所增加，但這時鋼錠已經具有較高的塑性，此時的溫度應力不會造成裂紋。因此，熱鋼錠不必限制裝爐溫度和升溫速度，可按最大可能加熱速度加熱，但鋼錠達到最高溫度后，必須通過長時間保溫使其熱透且溫度均勻。如圖所示為5.5t 25Cr2MoVA熱錠加熱規范。
熱錠不僅可以避免產生殘余應力，降低溫度應力，還可以縮短加熱時間，降低燃料消耗。
鍛件所用鋼料規格、化學成分不同，其加熱規范也有所不同。因鍛件材質涉及較多如有其它材質加熱規范可在下方留言，168鍛件網在第一時間看到后會及時發布相關要求內容，查看更多鍛造相關內容可登陸www.pfcc.com.cn查看。
