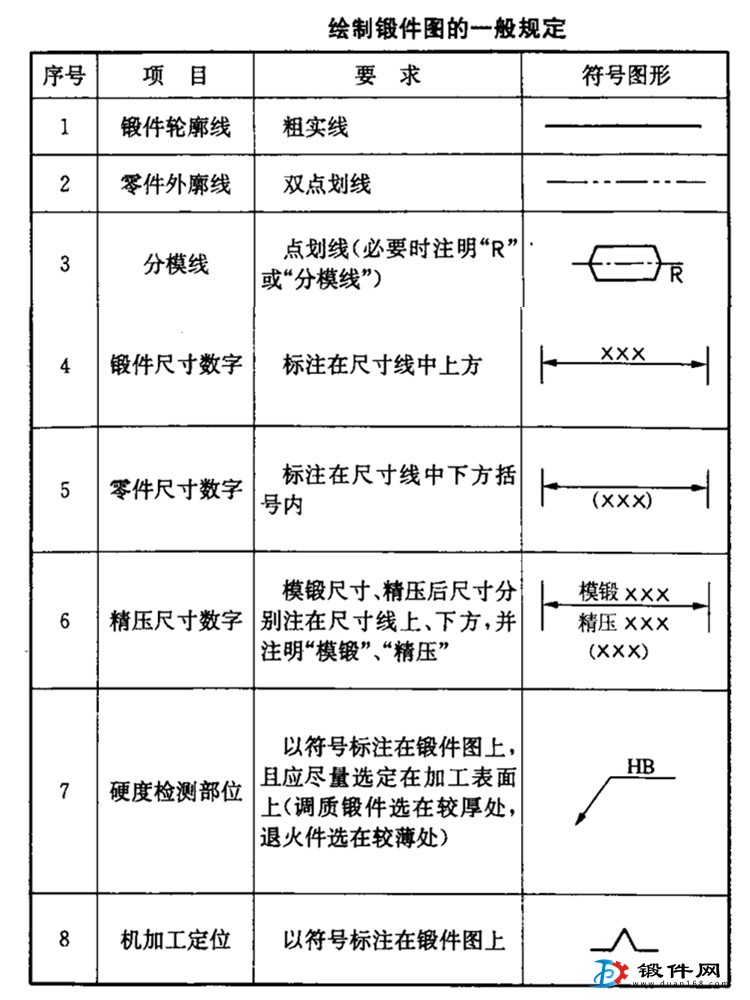

鍛件圖紙是在零件圖的基礎上加上機械加工余量和鍛造公差繪制的。鍛件圖分為冷鍛件圖和熱鍛件圖。通常所說的鍛件圖是指冷鍛件圖。冷鍛件圖是編制鍛造工藝規程、驗收鍛件、設計檢驗夾具及機械加工卡具的依據。熱鍛件圖是在冷鍛件圖的基礎上加上熱脹量而設計的，它是設計、制造鍛造模具及切邊模的依據。鍛件圖設計要考慮鍛件加工余量及鍛造公差、確定分模位置即分模面、模鍛斜度、鍛件圓角半徑以及沖孔連皮等問題。
