1、繪制鍛件圖所采用的比例、字體、閣線、剖面符號及其畫法按GB/T 4457.4—2002和GB/T4451.5—1984。
2、鍛件圖中鍛件輪廓線用機實線繪制；鍛件輪廓線用雙點畫線繪制；鍛件分模線用點畫線繪制。
3、為了便于考慮機械加工余量的大小，鍛件尺寸數字應標注在尺寸線的中上方，鍛件相應部分尺寸數字標注在該尺寸線的中下方括號內。
4、對模鍛后有精壓要求的鍛件，在精壓面尺寸線上標明精壓尺寸與公差，并在精壓尺寸上方注明精壓前的模鍛尺寸與公差，再分別于該尺寸后注明“精壓”和“模鍛”。
5、鍛件圖中標出笫一道機械加工工序的定位基準面，以“V”表示。基準面的位置應由機械加工部門與鍛造工藝部門協商確定。基準面應避免選在鍛件分模線上。
6、凡需熱處理并有硬度要求的鍛件均應在鍛件圖上標出檢測硬度的位置，并以符號“dB”表示。鍛件檢測硬度的位置盡量選定在加工表面上（調質鍛件選定在鍛件較厚處；退火鍛件選定在鍛件較薄處）。
示例

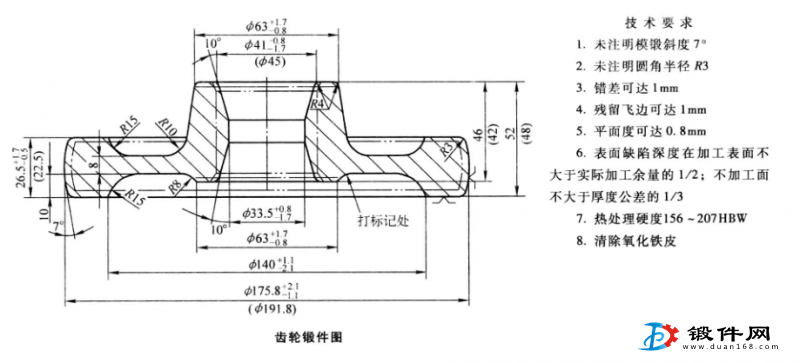

某一齒輪鍛件的外徑為171.8mm，全高48mm， 計算其鍛件質量4.63kg，包容體質量為10. 18kg，形狀復雜系數為S3級，材料牌號180CrMnTi,0材質系數為M1級；精度等級為普通級。由圖中鍛件的機械加工余量及公差繪制出鍛件圖。由于需方未提出特殊要求，其技術要求按一般鍛件質量要求列于鍛件圖下方。
