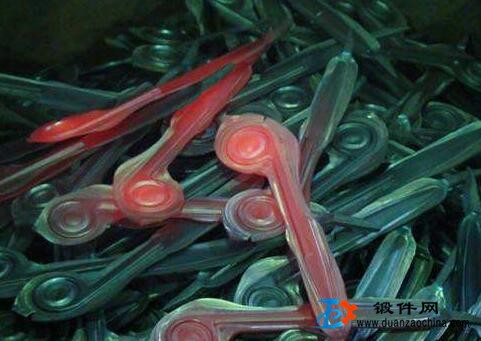

由于鋁合金的鍛造溫度范圍很窄，如果鍛造工具和模具沒有預熱，或預熱溫度不夠也會 引起鍛件產生裂紋。
因此，要防止產生表面和內部裂紋，必須采取如下對策：
1、選擇高質量的原坯料，坯料表面的各種缺陷要徹底清除干凈。例如，擠壓坯料常常需要車皮。在錘上鍛造不便于車皮的小棒料時，開始要輕擊，打碎粗晶環(huán)，然后逐漸加重打擊；
2、鑄錠坯料要逬行充分的高溫均勻化處理，消除殘余內應力和晶內偏析，以提髙金屬塑性。鋁合金鍛件鍛造加熱時，要保證在規(guī)定的加熱溫度進行加熱并充分保溫；
3、根據(jù)不同合金，選擇鍛造溫度范圍。例如，LC4合金鑄錠的鍛造溫度范圍 為：在440℃：左右加熱保溫，然后緩冷至410?390攝氏度：左右鍛造，塑性；
4、鋁合金鍛件由于流動性差，采用變形激烈的鍛造工序，并且變形程度要適 當，變形速度要越低越好；
5、鍛造操作時要注意防lh彎曲、壓折，并耍及時矯止或消除所產屮的缺陷。滾圓時， )K下量不能小干20%,并且滾㈣的次數(shù)不能太多-
6、用于鍛造和模鍛的工具，要允分頂熱，加熱溫度接近鍛造溫度，一般為200? 42〇r，以便提高塑性和流動性。
