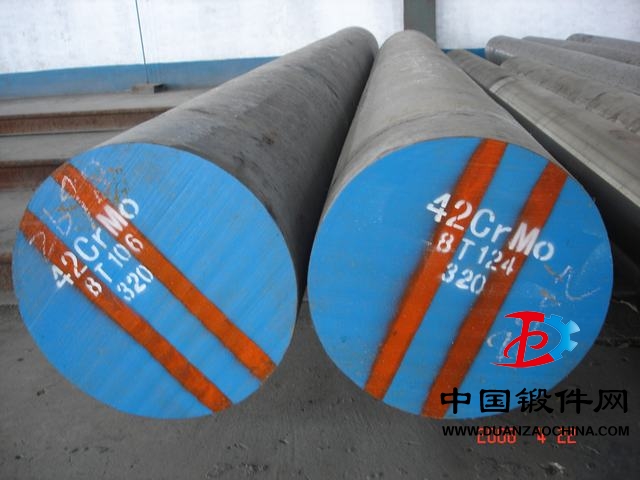

42CrMo4材質是合金鋼的一種，可用于鍛件加工。中國鍛件網推薦。42CrMo4用于制造要求較35CrMo鋼強度更高和調質截面更大的鍛件，如機車牽引用的大齒輪、增壓器傳動齒輪、后軸、受載荷極大的連桿及彈簧夾，42CrMo4也可用于2000m以下石油深井鉆桿接頭與打撈工具等。
執行標準:EN 10083/3-2006
特性：42CrMo4強度、淬透性高，韌性好，淬火時變形小，高溫時有高的蠕變強度和持久強度。
42CrMo4鋼是美國AISI標準4140鋼改良品種。該鋼可加工性良好,易拋光,易咬花,可電鍍.
化學成份
碳 C ：0.38～0.45
硅 Si：≤0.40
錳 Mn：0.60～0.90
硫 S ：允許殘余含量≤0.035
磷 P ：允許殘余含量≤0.035
鉻 Cr：0.90～1.20
鉬 Mo：0.15～0.30
●42CrMo4標準對照：
中國GB 42CrMo、
俄羅斯ГOCT 38XM、
美國AISI 4140/4142
英國BS 708M40/708A42/709M40
法國NF 40CD4/42CD4
德國DIN 41CrMo4/42CrMo4
日本JIS SCM4
國際ISO 683/13
力學性能
抗拉強度σb (MPa)：≥1080(110)
屈服強度σs (MPa)：≥930(95)
伸長率 δ5 (%)：≥12
斷面收縮率ψ (%)：≥45
沖擊功 Akv (J)：≥63
沖擊韌性值αkv (J/cm²)：≥78(8)
硬度 ：≤217HB
試樣尺寸：試樣毛坯尺寸為25mm
熱處理規范及金相組織
熱處理規范：淬火850℃,油冷;回火560℃,水冷、油冷。
金相組織：回火索氏體。
熱處理：
退火annealing No.1 "760±10℃退火，爐冷至400℃空冷。
HB220-230
正火normalize No.4 860±10℃正火，出爐空冷。
調質quenching+tempering No.5 840±10℃淬水或油（視產品型狀復雜程度），680-700度回火。 HB<217
調質quenching+tempering No.6 840±10℃淬油，再470度回火處理。 HRC41-45
調質quenching+tempering No.7 840±10℃淬油，再480度回火處理。 HRC35-45
調質quenching+tempering No.8 850℃淬油，再510度回火處理。 HRC38-42
調質quenching+tempering No.9 850℃淬油，再500度回火處理。 HRC40-43
調質quenching+tempering No.10 850℃淬油，再510℃回火處理。 HRC36-42
調質quenching+tempering No.11 850℃淬油，再560℃回火處理。 HRC32-36
調質quenching+tempering No.12 860℃淬油，再390度回火處理。 HRC48-52
軟化退火規范
退火溫度680~700°C,爐中緩冷,硬度≤217HBW。
淬火、回火規范
淬火溫度830 ~860°C ,油冷或180 ~220°C鹽浴冷卻,硬度52HRC,強度1780MPa。
回火溫度100°C/200°C/300°C/400°C /500°C/600°C ,硬度50HRC/49HRC/46HRC/42HRC/36HRC/28HRC
●交貨狀態：以熱處理（正火、退火或高溫回火）或不熱處理狀態交貨，交貨狀態應在合同中注明。
42crmo4與42crmo的區別
Material: 42 CrMo 4
Numerical: 1.7225
標準： EN
國家與地區： European Union
化學成分 (%)
元素 最小 近似的
C 0.3800 0.4500
Si 0.4000
Mn 0.6000 0.9000
P 0.0250
S 0.0350
Cr 0.9000 1.2000
Mo 0.1500 0.3000
42crmo4材質_機械性能_化學成分 - 鍛件百科.pdf
更多鍛件百科資訊請關注 中國鍛件網www.pfcc.com.cn
