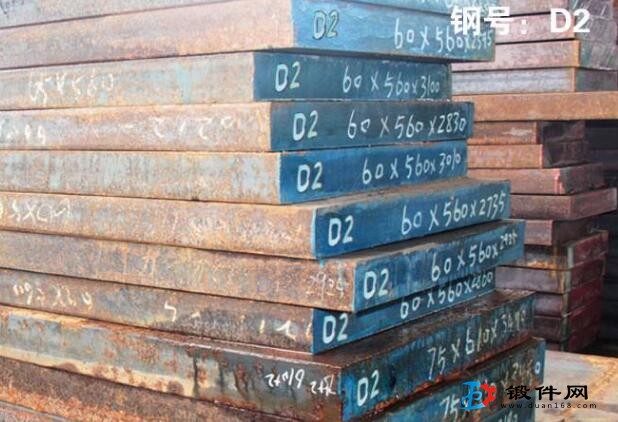

d2鋼是鐵、碳和少量其它元素的一種合金。d2鋼可用來制造截面大、形狀復(fù)雜、經(jīng)受沖擊力大、要求耐磨性高的冷作模具， 含碳量 高達(dá)1.5% 含鉻量 高達(dá)11.5% 經(jīng)熱處理硬度 60HRC，可用于鍛件加工，中國鍛件網(wǎng)提供。
概述
D2鋼具有高耐磨、微變形冷作模具鋼，風(fēng)硬工具鋼，含碳量高達(dá)1.5%，含鉻量高達(dá)11.5%，經(jīng)熱處理硬度可達(dá)60HRC。D2鋼，如硅鋼片沖模、冷切剪刀、切邊模等。
化學(xué)成份
碳 C ：1.40～1.6
硅 Si：≤0.60
錳 Mn：≤0.60
硫 S ：≤0.030
磷 P ：≤0.030
鉻 Cr：11.50～13.00
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
釩 V ：≤1.00
鉬 Mo：0.70～1.20
特性
高耐磨性,可真空熱處理至HRC60°-62°,加工性能優(yōu)。
去應(yīng)力退火: 工件粗加工后，加熱至600~650℃，保溫2h，隨爐冷卻到500℃，出爐空冷。
淬火: 工件緩慢升溫到600℃，保溫20min進(jìn)行次預(yù)熱，均溫后升至850℃，再保溫30min進(jìn)行第二次預(yù)熱，最后升溫到1020~1040℃，保溫25~40min，出爐空冷。
回火:淬火后應(yīng)立即回火，并回火至少兩次，每次保溫時(shí)間不低于2h
注意：淬火后應(yīng)及時(shí)回火，防止開裂，并要防止表面脫碳，量規(guī)及高精度模具應(yīng)進(jìn)行深冷處理（-70℃），并采用高溫回火，減少工件變形，高溫回火溫度500~560℃，硬度大于58HRC 硬度 ：退火,≤255HB,壓痕直徑≥3.8mm；淬火,≥59HRC
熱處理規(guī)范
淬火,820±15℃預(yù)熱，1000±6℃(鹽浴)或1010±6℃(爐控氣氛)加熱,保溫10～20min,空冷，200±6℃回火。
用途
適用于復(fù)雜可能變形的工具鋼，高耐磨性長(zhǎng)壽命的各類冷沖壓模具及冷剪切刃，搓絲板；冷擠壓成形、拉伸膜、啤不銹鋼片及高硬度材料的衡裁模等
退火至HB255
厚度:2.5mm-12mm-14mm-16mm
對(duì)比分析
國產(chǎn)Cr12Mo1V1鋼、美國D2鋼、日本SKD11鋼，盡管三者化學(xué)成分相同，但性能差別很大。熱處理后國產(chǎn)鋼的色澤微偏橙紅，變形一般很大，實(shí)際使用時(shí)容易意外發(fā)生疲勞斷裂；D2鋼色澤冷白，硬度低于SKD11鋼，韌性沒SKD11鋼好，高應(yīng)力處容易出現(xiàn)微小缺口；SKD11鋼則色澤光潤(rùn)，綜合性能。
參考對(duì)應(yīng)牌號(hào)
中國 GB 標(biāo)準(zhǔn)牌號(hào) Cr12Mo1v1、美國 ASTM/UNS 標(biāo)準(zhǔn)牌號(hào) D2/T30402、國際標(biāo)準(zhǔn)化組織 (ISO) 標(biāo)準(zhǔn)牌號(hào) 160CrMoV12、德國DIN標(biāo)準(zhǔn)材料編號(hào)1.2379、德國DIN標(biāo)準(zhǔn)牌號(hào) X155CrMoV12-1、法國 NF 標(biāo)準(zhǔn)牌號(hào) X160CrMoV12、英國 BS 標(biāo)準(zhǔn)牌號(hào) BD2、日本 JIS標(biāo)準(zhǔn)牌號(hào)SKD11、日本日立 (HITACHl) 標(biāo)準(zhǔn)牌號(hào)SLD、日本大同 (DAIDO) 標(biāo)準(zhǔn)牌號(hào)DC11、日本不二越 (NACHl) 標(biāo)準(zhǔn)牌號(hào) CDS11、奧地利百祿 (BOHLER) 標(biāo)準(zhǔn)牌號(hào)K110、瑞典一勝百 (ASSAB) 標(biāo)準(zhǔn)牌號(hào) XW41
典型應(yīng)用舉例
1) 用于冰箱壓縮機(jī)后罩拉深模具, 淬火硬度56~58HRC。
2) 為提高D2冷作模具扁鋼軋材的使用壽命, 采用添加稀土的方法, 則鋼的耐磨性和沖擊韌度均大為改善, 從而達(dá)到提高圓模具扁鋼軋材使用壽命的目的。
3) 由于D2鋼中的V、 Mo含量高于Cr12MoV鋼, 具有更好的綜合性能, 而傳統(tǒng)的Cr12MoV鋼將逐漸被取代。
4) 用D2鋼制造的滾絲輪、離臺(tái)調(diào)板冷沖模, 與Cr12MoV鋼相比可提高使用壽命5 ~6 倍。
概述
D2鋼具有高耐磨、微變形冷作模具鋼，風(fēng)硬工具鋼，含碳量高達(dá)1.5%，含鉻量高達(dá)11.5%，經(jīng)熱處理硬度可達(dá)60HRC。D2鋼，如硅鋼片沖模、冷切剪刀、切邊模等。
化學(xué)成份
碳 C ：1.40～1.6
硅 Si：≤0.60
錳 Mn：≤0.60
硫 S ：≤0.030
磷 P ：≤0.030
鉻 Cr：11.50～13.00
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
釩 V ：≤1.00
鉬 Mo：0.70～1.20
特性
高耐磨性,可真空熱處理至HRC60°-62°,加工性能優(yōu)。
去應(yīng)力退火: 工件粗加工后，加熱至600~650℃，保溫2h，隨爐冷卻到500℃，出爐空冷。
淬火: 工件緩慢升溫到600℃，保溫20min進(jìn)行次預(yù)熱，均溫后升至850℃，再保溫30min進(jìn)行第二次預(yù)熱，最后升溫到1020~1040℃，保溫25~40min，出爐空冷。
回火:淬火后應(yīng)立即回火，并回火至少兩次，每次保溫時(shí)間不低于2h
注意：淬火后應(yīng)及時(shí)回火，防止開裂，并要防止表面脫碳，量規(guī)及高精度模具應(yīng)進(jìn)行深冷處理（-70℃），并采用高溫回火，減少工件變形，高溫回火溫度500~560℃，硬度大于58HRC 硬度 ：退火,≤255HB,壓痕直徑≥3.8mm；淬火,≥59HRC
熱處理規(guī)范
淬火,820±15℃預(yù)熱，1000±6℃(鹽浴)或1010±6℃(爐控氣氛)加熱,保溫10～20min,空冷，200±6℃回火。
用途
適用于復(fù)雜可能變形的工具鋼，高耐磨性長(zhǎng)壽命的各類冷沖壓模具及冷剪切刃，搓絲板；冷擠壓成形、拉伸膜、啤不銹鋼片及高硬度材料的衡裁模等
退火至HB255
厚度:2.5mm-12mm-14mm-16mm
對(duì)比分析
國產(chǎn)Cr12Mo1V1鋼、美國D2鋼、日本SKD11鋼，盡管三者化學(xué)成分相同，但性能差別很大。熱處理后國產(chǎn)鋼的色澤微偏橙紅，變形一般很大，實(shí)際使用時(shí)容易意外發(fā)生疲勞斷裂；D2鋼色澤冷白，硬度低于SKD11鋼，韌性沒SKD11鋼好，高應(yīng)力處容易出現(xiàn)微小缺口；SKD11鋼則色澤光潤(rùn)，綜合性能。
參考對(duì)應(yīng)牌號(hào)
中國 GB 標(biāo)準(zhǔn)牌號(hào) Cr12Mo1v1、美國 ASTM/UNS 標(biāo)準(zhǔn)牌號(hào) D2/T30402、國際標(biāo)準(zhǔn)化組織 (ISO) 標(biāo)準(zhǔn)牌號(hào) 160CrMoV12、德國DIN標(biāo)準(zhǔn)材料編號(hào)1.2379、德國DIN標(biāo)準(zhǔn)牌號(hào) X155CrMoV12-1、法國 NF 標(biāo)準(zhǔn)牌號(hào) X160CrMoV12、英國 BS 標(biāo)準(zhǔn)牌號(hào) BD2、日本 JIS標(biāo)準(zhǔn)牌號(hào)SKD11、日本日立 (HITACHl) 標(biāo)準(zhǔn)牌號(hào)SLD、日本大同 (DAIDO) 標(biāo)準(zhǔn)牌號(hào)DC11、日本不二越 (NACHl) 標(biāo)準(zhǔn)牌號(hào) CDS11、奧地利百祿 (BOHLER) 標(biāo)準(zhǔn)牌號(hào)K110、瑞典一勝百 (ASSAB) 標(biāo)準(zhǔn)牌號(hào) XW41
典型應(yīng)用舉例
1) 用于冰箱壓縮機(jī)后罩拉深模具, 淬火硬度56~58HRC。
2) 為提高D2冷作模具扁鋼軋材的使用壽命, 采用添加稀土的方法, 則鋼的耐磨性和沖擊韌度均大為改善, 從而達(dá)到提高圓模具扁鋼軋材使用壽命的目的。
3) 由于D2鋼中的V、 Mo含量高于Cr12MoV鋼, 具有更好的綜合性能, 而傳統(tǒng)的Cr12MoV鋼將逐漸被取代。
4) 用D2鋼制造的滾絲輪、離臺(tái)調(diào)板冷沖模, 與Cr12MoV鋼相比可提高使用壽命5 ~6 倍。
