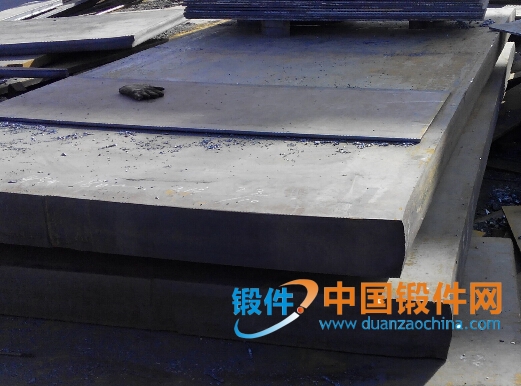

材料名稱：低合金高強度結構鋼
牌號：Q390D
標準：GB/T 1591-1994
●特性及適用范圍：
與Q345鋼相比，強度級別有所提高，具有更高的綜合機械性能，一般在熱軋或正火狀態下使用，適于制造中、高壓鍋爐汽包、高中壓石油化工容器、管道、大型船舶、橋梁及其他有較高載荷的焊接結構件。
●化學成份：
碳 C ：≤0.20
硅 Si：≤0.55
錳 Mn：1.00～1.60
硫 S ：≤0.030
磷 P ：≤0.030
鉻 Cr：≤0.30
鎳 Ni：≤0.70
銅 Cu：允許殘余含量≤0.30
釩 V ：0.02～0.20
鈮 Nb：0.015～0.060
鈦 Ti：0.02～0.20
鉬 Mo：可少量加入
注：可加入RE:0.02～0.20
●力學性能：
抗拉強度 σb (MPa)：490～650
屈服強度 σs (MPa)：≤16時:≥390; ＞16～35時:≥370; ＞35～50時: ≥350; ＞50～100 時: ≥330
伸長率 δ5 (％)：≥20
沖擊功 Akv (J)：-20℃時:≥34
試樣尺寸：試樣厚度(直徑,邊長)
●熱處理規范及金相組織：
●交貨狀態：以熱軋、控軋、正火及正火加回火狀態交貨。
Q390D鋼鍛件-機械性能-化學成分-Q390D鍛件百科.doc
