掃一掃
關(guān)注鍛件網(wǎng)
聯(lián)系人
企業(yè)信息
5
(70評價)
- 上海毅敬新材料有限公司
-
[誠信檔案]
- 已繳納 0.00 元保證金
-
聯(lián)系人毅敬新材(先生) 經(jīng)理
- 會員 [當(dāng)前離線] [加為商友] [發(fā)送信件]
- 郵件yjalloy@163.com
- 電話021-59960618
- 手機(jī)15000685020 [發(fā)送短信]
- 地區(qū)上海
- 地址上海市嘉定北工業(yè)區(qū)
- 商品詳情
- 單位名稱： 上海毅敬新材料有限公司
- 手機(jī)號碼： 15000685020

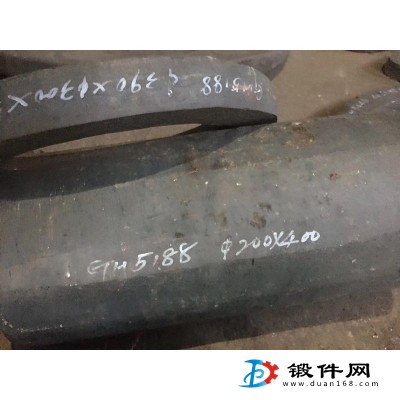

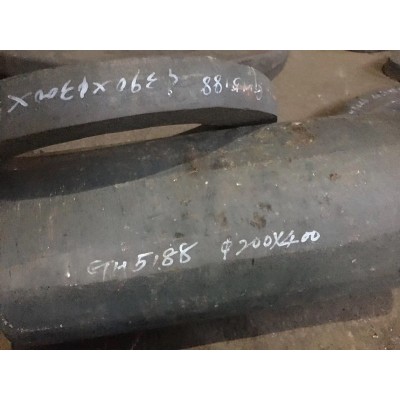

- 產(chǎn)品名稱： 上海廠家gh5188鍛件gh5188環(huán)形鍛件物理性能報價
- 材質(zhì)型號： 毅敬新材
- 供應(yīng)地址： 上海市嘉定北工業(yè)區(qū)
合金概述
GH5188是固溶強(qiáng)化型鈷基高溫合金，加入14%的鎢固溶強(qiáng)化，使合金具有優(yōu)良的高溫?zé)釓?qiáng)性，添加較高含量鉻和微量鑭，使合金具有良好的高溫抗氧化性能，同時具有滿意的成形、焊接等工藝性能，適于制造航空發(fā)動機(jī)上在980℃以下要求高強(qiáng)度和在1100℃以下要求抗氧化的零件。也可在航天發(fā)動機(jī)和航天飛機(jī)上使用。可生產(chǎn)供應(yīng)各種變形產(chǎn)品，如薄板、中板、帶材、棒材、鍛件、絲材以及精密鑄件。
標(biāo)準(zhǔn)對照
中國 | GB/T14992-2005 | GH188(GH5188) |
美國 | ASTM | Haynes Alloy 188 |
UNS R30188 | ||
法國 | AFNOR | KCN22W |
成分規(guī)范
C | Cr | Ni | Co | W | Fe | B | La |
0.05～0.15 | 20.0～24.0 | 20.0～24.0 | 余 | 13.0～16.0 | ≤3.0 | ≤0.015 | 0.03～0.12 |
Mn | Si | P | S | Ag | Bi | Pb | Cu |
不大于 | |||||||
≤1.25 | 0.20～0.50 | 0.020 | 0.015 | 0.0010 | 0.0001 | 0.0010 | 0.07 |
熱處理制度
熱軋板材1170～1190℃，空冷；冷軋帶材和板材1165～1230℃，快速空冷；棒材和鍛件1180℃±10℃，快速空冷。
應(yīng)用領(lǐng)域
該合金在國外廣泛應(yīng)用于制造燃?xì)鉁u輪及導(dǎo)彈的高溫部件，如燃燒室、尾噴管及核能工業(yè)中的熱交換器等零部件。在國內(nèi)用該合金制成的航空發(fā)動機(jī)燃燒室火焰筒和導(dǎo)向葉片等高溫部件已通過長期試車考驗，并投入生產(chǎn)應(yīng)用。用該合金板材加工成零件的制造工藝中，任何工序（如熱處理、焊接等）均應(yīng)防止?jié)B碳及銅污染，以免損害合金的力學(xué)性能和耐蝕性能。
物理性能
品種 | 拉伸性能 | 持久性能 | 硬度HV | 其他性能 | ||||||
θ/℃ | σP0.2/MPa | σb/MPa | δ5/% | θ/℃ | σ/MPa | t/h | δ5/% | |||
不小于 | 不小于 | |||||||||
中板 | 20 | 380 | 860 | 45 | 815① 927① | 165 76 | 23 23 | 10 15 | 282 | 晶粒度≥4級 |
薄板 | 20 650 | 380 250 | 860 620 | 45 50 | 927 | 76 | 23 | 15 | - | 彎曲、抗氧化、晶粒度 |
帶材 δ≤0.51mm | 20 650 | 380 250 | 860 620 | 40 40 | 927 | 62 | 23 | 8 | - | 彎曲180°、抗氧化、晶粒度≥4級 |
帶材 δ>0.51mm | 20 650 | 380 250 | 860 620 | 45 50 | 927 | 76 | 23 | 15 | - | |
棒材 | 20 | 380 | 860 | 45 | 927 | 90 | 23 | 15 | HBS≤302 | 抗氧化 |
鍛件 | 20 | 380 | 860 | 45 | 927 | 83 | 23 | 15 | HBS≤293 | 抗氧化 |
精鑄件 | 20② | 300 | 600 | 10 | 815 | 165 | 15 | - | - | - |
① 持久試驗任選一個溫度進(jìn)行。
② 試制時拉伸試驗結(jié)果供參考。
