- 單位名稱： 安陽鍛壓機械工業有限公司
- 手機號碼： 13619834657

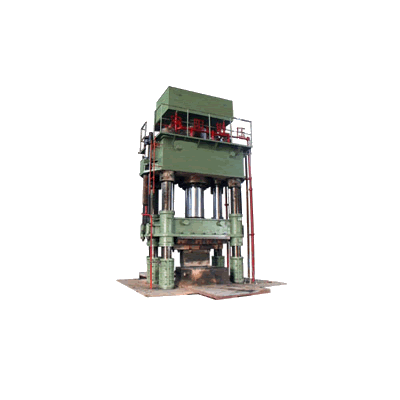

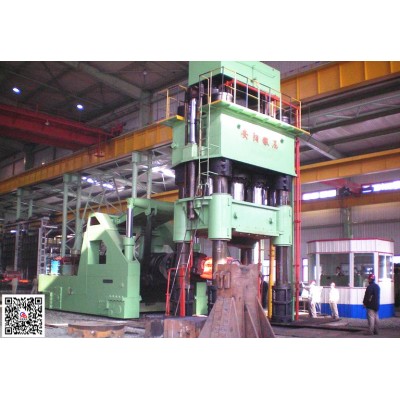

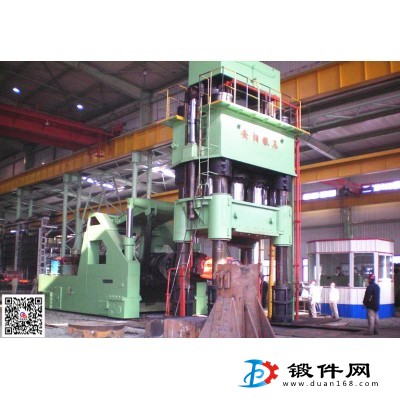

- 產品名稱： 4000噸自由鍛壓力機三梁四柱油壓機寬臺面壓力機
- 材質型號： 安陽鍛壓
- 供應地址： 河南省安陽市開發區長江大道26號
安陽鍛壓自由鍛液壓機產品介紹
自由鍛液壓機工作原理及用途
安陽鍛壓生產的液壓機型號有800T,1250T,1600T,2000T,2500T,3150T,4000T,5000T,6000T等，利用液壓壓力能來傳遞能量的全液壓控制的鍛造設備，工作平穩、撞擊、振動、噪音小，整體布局合理，結構簡單，便于調整和維修。可實現鍛造、保壓、頂出等多種功能，能在任意位置輸出全部功率和保持所需壓力，滿足多種工藝需求。主要運用于金屬材料自由鍛造的各種工藝，如：鐓粗、沖孔、馬杠擴孔、錯移、粗轉、切割、彎曲、拔長等。
安鍛液壓機設計優勢
2.1、安鍛液壓機控制系統電器采用人機界面輸入顯示，PLC控制，并且具有多功能和多方位的實時監測功能。可實現壓機、操作機1+1聯動。設手動調整、手動操作、半自動操作選擇按鈕，能實現空行程、工作行程、回程、頂出等壓機所需要的動作，操作方便安全，生產效率高。操作簡單、輕巧，勞動強度低。通過操縱搖柄開關，方便的實現下行、上行、鍛造、保壓、頂出和其他鍛造工藝所需要的動作。
2.2、液壓系統采用二通插裝閥集成控制系統，進出油采用雙級控制方式，主缸及系統管路卸荷采用三級液壓電氣結合的高速卸荷（時間僅為0.3s），使液壓機動作快速、平穩、無震動。
2.3、快換換砧裝置采用T型槽掛吊方式，可更換不同的上砧塊。
2.4、自由鍛液壓機的補液系統采用大補液箱、大充液閥內置油箱內的零壓補液方式，具有補液快速充分，安全無外泄的優點。
2.5、本設備的活動橫梁導向和油缸的導向長度長，柱塞和滑塊采用球頭連接，具有抗偏載能力強，保護機器的優點。
2.6、本設備采用位置和壓力雙控制。
2.7、所有控制閥塊放置在油箱上，維修位置低，具有維修方便、安全的特點。
2.8、主柱塞和活動橫梁、回升柱塞和提升梁的連接均采用球頭連接，有效的解決了載荷偏載現象。
2.9、安裝有油溫、液位、冷卻檢測報警裝置和液壓系統壓力檢測裝置，對機器進行多方面的檢測和保護。
2.10、安陽鍛壓液壓機所有零部件安全系數高，強度高、壽命長。
自由鍛液壓機視頻中心
自由鍛液壓機視頻集錦
液壓機技術參數
| 型號 | Y13-800 | Y13-1250 | Y13-1600 | Y13-2000 | Y13-2500 | Y13-3150 | Y13-4000 | Y13-5000 | Y13-6000 |
| 公稱壓力（MN） | 8 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 60 |
| 系統壓力（Mpa） | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 主缸直徑 | φ640 | φ800 | φ740 2-φ380 | φ740 2-φ80 | φ800 2-φ560 | φ740 2-φ700 | φ800 2-φ800 | 3-φ920 | φ1350 2-φ800 |
| 凈空距 | 2300 | 2600 | 2900 | 3100 | 3300 | 3800 | 4000 | 4600 | 5300 |
| 滑塊行程 | 1000 | 1200 | 1400 | 1500 | 1600 | 1800 | 2000 | 2200 | 2500 |
| 立柱中心距 | 2000*1000 | 2200*1300 | 2600*1400 | 2800*1500 | 3200*1600 | 3600*1900 | 4400-2100 | 4800*2200 | 4650*2300 |
| 立柱直徑 | 260 | 300 | 340 | 360 | 420 | 500 | 570 | 600 | 650 |
| 回程速度（mm/s) | 300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| 工作速度（mm/s) | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| 下行速度（mm/s) | 300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| 移動臺尺寸（mmXmm) | 2500*1400 | 3200*1500 | 3500*1600 | 3700*1700 | 5000*1900 | 5000*2300 | 6000*2400 | 6000*2800 | 7000*3000 |
| 移動臺行程(左右各mm） | 800 | 1000 | 1500 | 1500 | 2000 | 2500 | 2500 | 3000 | 3000 |
| 移動臺速度（mm/s) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| 快鍛次數（次/min) | 45 | 45 | 45 | 45 | 45 | 35 | 35 | 35 | 30 |
| 允許最大偏心距 | 80 | 80 | 120 | 120 | 120 | 150 | 150 | 150 | 150 |
最大可鍛鋼錠(T) 墩粗/拔長 | 2.5/5 | 5/8 | 8/15 | 12/20 | 20/40 | 25/45 | 36/65 | 40/80 | 60/130 |
| 主電機功率 | 440 | 660 | 770 | 990 | 1320 | 1650 | 2200 | 2440 | 3080 |
| 設備地面以上高度(≤mm） | 6700 | 8000 | 8500 | 9000 | 9500 | 10500 | 11500 | 12500 | 13500 |

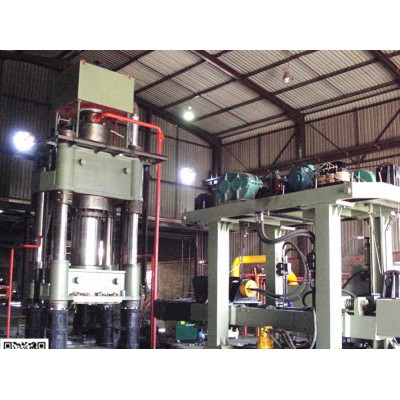

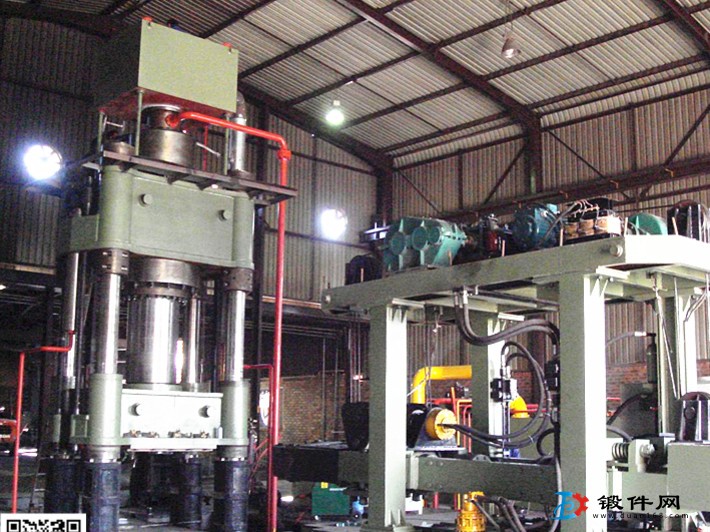

自由鍛液壓機制造現場照片
