法蘭選用
當法蘭和墊片、蜾栓共同組成一個密封接頭體時，才能實現承壓密封的作用。因此，選用法蘭時，要考慮到法蘭用墊片的選擇、法蘭用螺柱的選擇以及法蘭、墊片、螺柱、螺母材料匹配等因素。
選用原則與法蘭類型適應的腐蝕裕量；法蘭用墊片選擇；法蘭用錁柱選擇；法蘭、墊片、螺柱、螺母材料匹配；軋制法蘭斷面銦式及選用等內容。
1、選用原則與法蘭類型適應的腐蝕裕量
①選用原則
凡是壓力容器法蘭宜優先采用JB/T 4700?4707—2000規定的標準法蘭(含墊片)， 按標準法蘭選用的壓力容器法蘭可免除GB150《鋼制壓力容器》的有關計算。
②腐蝕裕量
乙型平焊法蘭適用的腐蝕裕量為不大于2mm，當腐蝕裕量超過2mm但不大于3mm時，應加厚短節厚度2mm。長頸對焊法蘭的適用腐蝕裕量不大于3mm。
2、法蘭用墊片的選擇
壓力容器法蘭用墊片為非金屬軟墊片、纏繞墊片及金屬包覆墊片3種，具體按JB/T 4704—2000《非金屬軟墊片》、JB/T 4705—2000《纏繞墊片》和JB/T 4706—2000《金屬包墊片》的規定。
3、法蘭用螺柱的選擇
①螺柱材料的選用

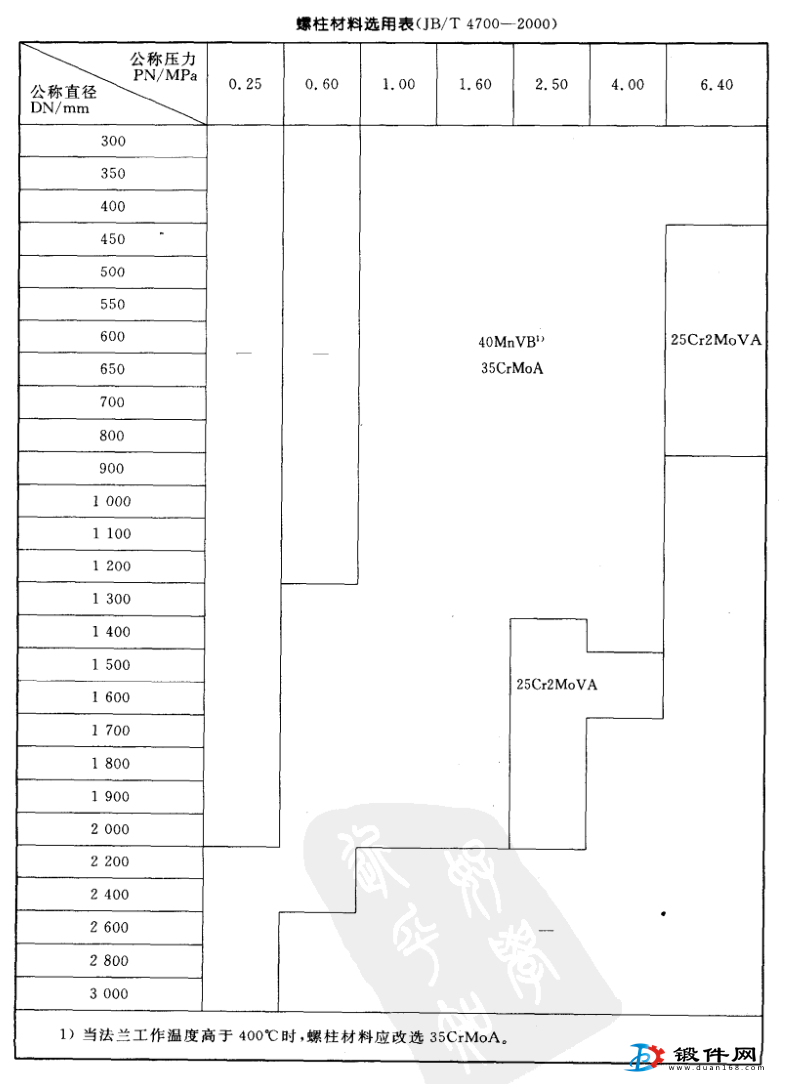

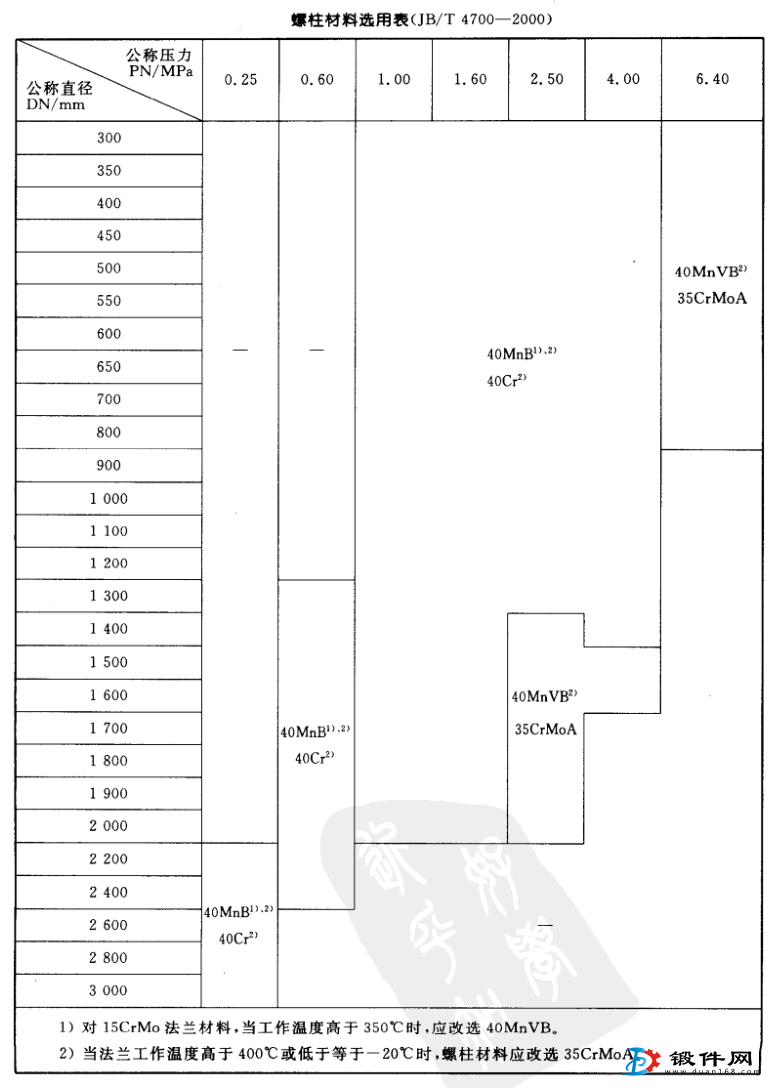

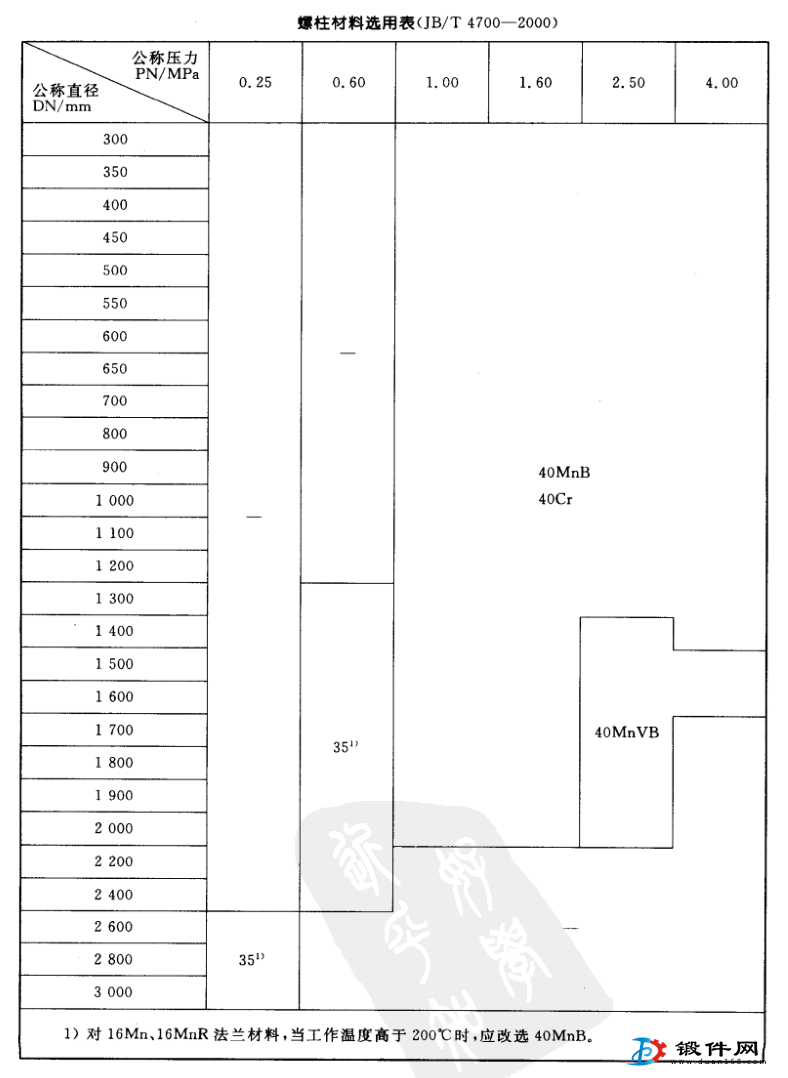

壓力容器法蘭用螺柱材料選用表中要求。
②螺柱的型式與尺寸
法蘭用等長雙頭螺柱的型式與尺寸應符合JB/T 4707—2000《等長雙頭螺柱》的規定。
4、法蘭、墊片、螺柱、螺母材料匹配

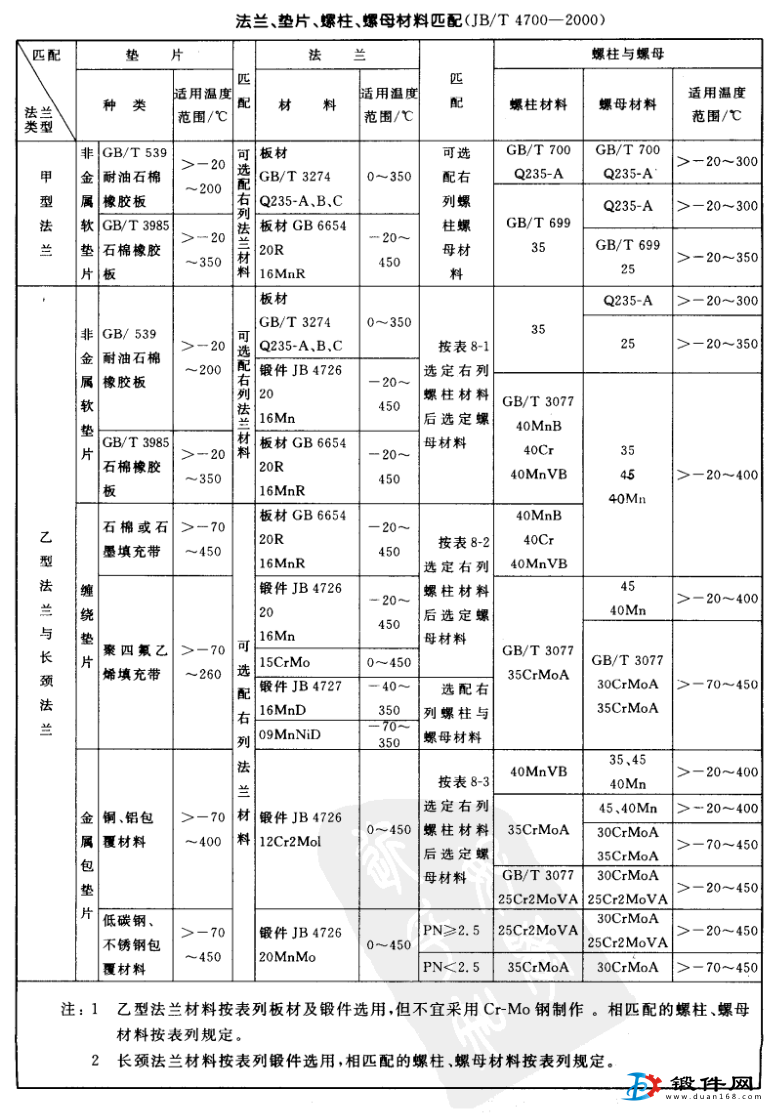

甲型平焊法蘭、乙型平焊法蘭和長頸對焊法蘭（以下簡稱甲型、乙型、長頸法蘭）、墊片、螺柱、螺母材料的匹配（含適用溫度范圍）見表中。
螺柱的硬度（布氏硬度，HB)應比螺母硬度高20?30，相同強度級別的材料可以通過不同的熱處理狀態實現。
5、軋制法蘭斷面型式及選用
①斷面型式

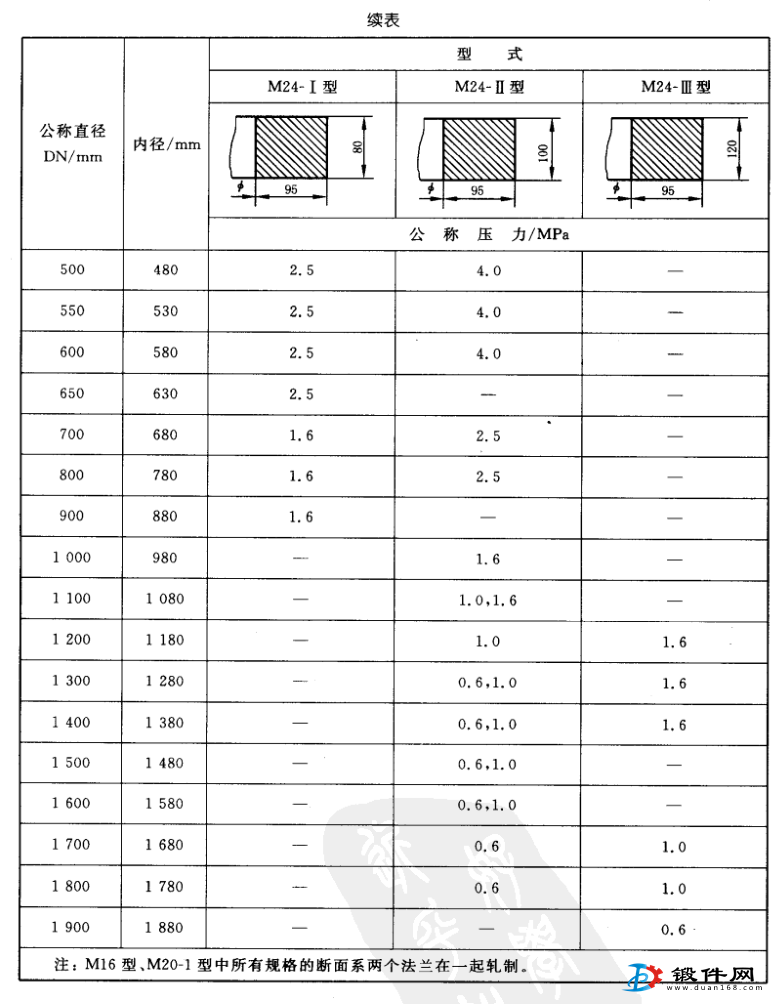

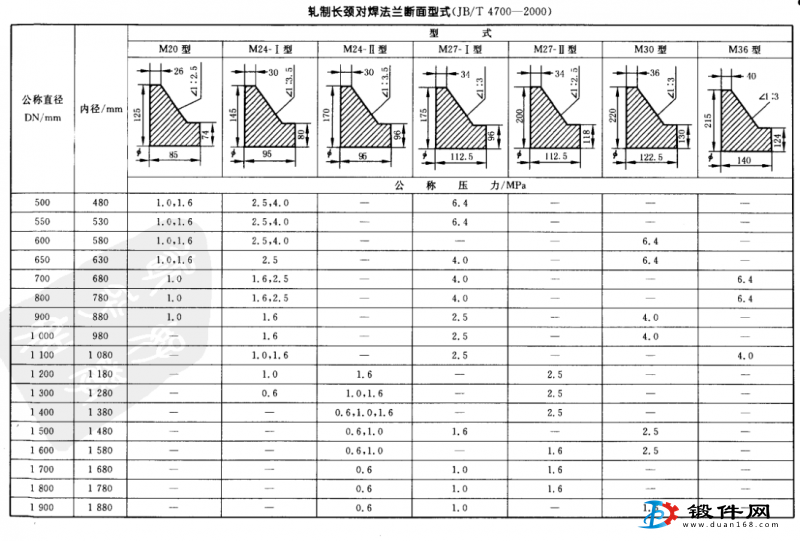

軋制平焊（甲型、乙型〉法蘭斷面型式見表中；軋制長頸對焊法蘭斷面型式見表中。
②選用
已知標準法蘭尺寸后，根據公稱壓力、公稱直徑和螺柱規格按表中可選出軋制法蘭的斷面型式。
例：已知長頸對焊法蘭，公稱壓力1.60MPa、公稱直徑1000mm、螺柱規格從M24，首先由M24在表中查出軋制法蘭的斷面，再由1.6MPa、1000mm選出從M24-I型乳制
法蘭毛坯。
