1 主題內容與適用范圍
本標準規定了公稱壓力PN為0.25,0.6MPa的翻邊板式松套鋼制管法蘭的型式和尺寸。
本標準適用于公稱壓力PN0.25和0.6MPa的翻邊板式松套鋼制管法蘭。
2 引用標準
JB/T 74 管路法蘭 技術條件

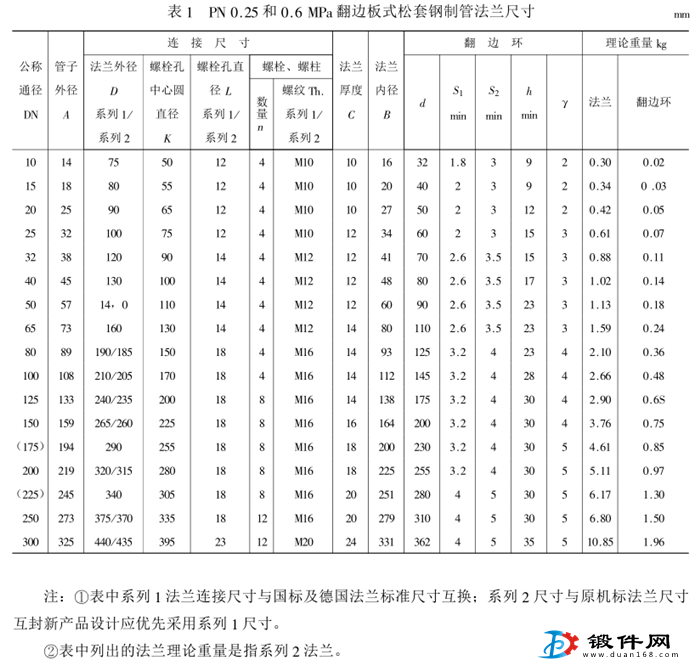

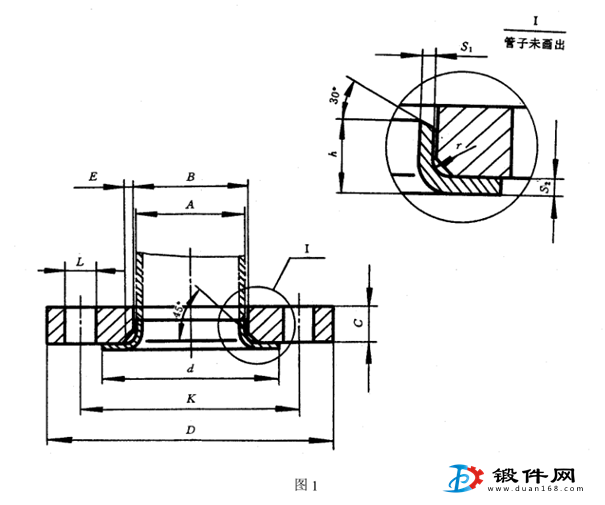

3 法蘭的型式和尺寸應符合圖1及表1的規定
4 法蘭的技術要求按JB/T 74的規定。
5 法蘭的公稱壓力和不同溫度下的允許工作壓力按JB/T 74附錄B 的規定。
6 標記示例
公稱通徑300mm、公稱壓力0.6MPa、尺寸為系列2的翻邊板式松套鋼制管法蘭：
法蘭 300-6 JB/T 85-94
公稱通徑300mm、公稱壓力0.6MPa、尺寸為系列1的翻邊板式松套鋼制管法蘭：
法蘭 300-6（系列1）JB/T 84-94

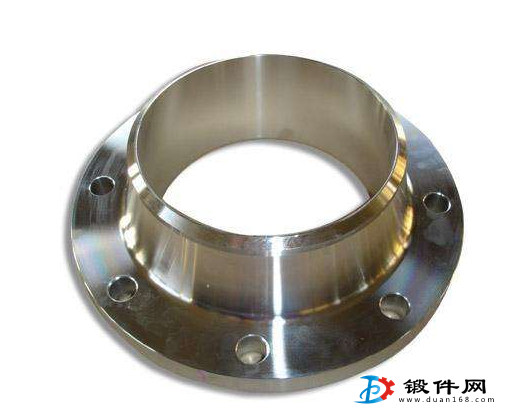

翻邊板式松套法蘭
