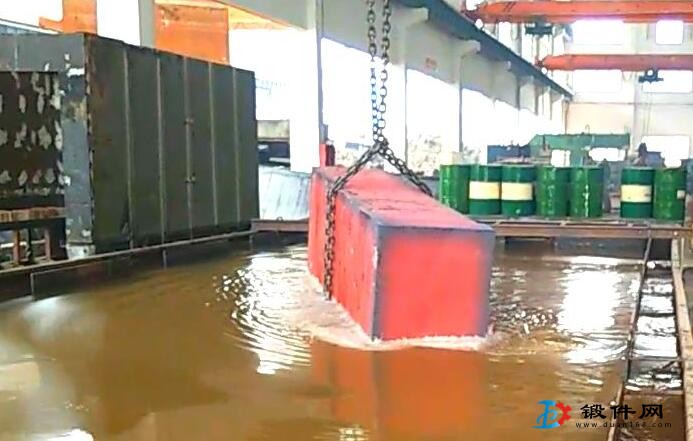

1、選擇合適的淬火介質(zhì)
根據(jù)鍛件的材料、力學(xué)性能要求和形狀尺寸選擇合適的淬火介質(zhì)和合理的淬火操作方法，要具有合適冷卻特性。在保證淬火效果前提下，選擇冷卻能力較慢的淬火介質(zhì)，以防止因淬火介質(zhì)冷卻能力過(guò)快所造成的淬火變形和淬火開(kāi)裂。淬火冷卻時(shí),應(yīng)控制適當(dāng)?shù)睦鋮s速度及冷卻時(shí)間。
由于鍛造余熱淬火溫度比普通淬火溫度高，髙溫形變后立即淬火，因此鍛造余熱淬火件的淬透性好，故碳鋼和合金鋼鍛造余熱淬火一般選用N22?N32機(jī)油作為淬火介質(zhì)。淬火件的出油溫度一般在100℃?110℃。
機(jī)油易老化，有煙霧，影響環(huán)保，可采用高分子聚合物淬火介質(zhì)，其中聚烷撐乙二醇（PAG）淬火介質(zhì)使用較多，其冷卻性能好，鍛件冷卻均勻性好，在長(zhǎng)期使用中性能比較穩(wěn)走。
2、淬火冷卻控制
鍛件廠淬火槽應(yīng)有足夠的容積，配置連續(xù)式傳輸帶，其運(yùn)行速度可調(diào)節(jié)，保證必要的冷卻時(shí)間。另外還要配置淬火介質(zhì)攪拌系統(tǒng)、冷卻系統(tǒng)和加熱裝置，淬火介質(zhì)溫度自動(dòng)控制，以嚴(yán)格控制鍛件淬火介質(zhì)溫度波動(dòng)范圍。如果是機(jī)油，還應(yīng)配置淬火油煙抽風(fēng)裝置。
3、定期監(jiān)控、維護(hù)和保養(yǎng)
鍛件對(duì)淬火介質(zhì)要定期進(jìn)行監(jiān)控、維護(hù)和保養(yǎng)，以保證淬火介質(zhì)具有所要求的冷卻性能。
對(duì)于快速淬火油，應(yīng)定期測(cè)量油的冷卻能力，并據(jù)此調(diào)整油的配比。嚴(yán)禁以任何方式把水帶入快速淬火油，并且定期沉淀、過(guò)濾、淸理油槽及循環(huán)系統(tǒng)中的氧化皮等雜質(zhì)，保持淬火油的清潔。
對(duì)于水基淬火液（高分子聚合物淬火介質(zhì)），在長(zhǎng)期批量生產(chǎn)中，應(yīng)根據(jù)以下辦法控制淬火液的冷卻特性。
鍛件廠長(zhǎng)期使用的淬火液必須使用黏度法來(lái)測(cè)控濃度。每周要用黏度儀測(cè)量其運(yùn)動(dòng)黏度一次，換算出濃度系數(shù)。在鍛件生產(chǎn)過(guò)程中，按時(shí)測(cè)量淬火液折光指數(shù)，將該指數(shù)乘以該周所測(cè)得的濃度系數(shù)便得出該淬火液的濃度。
定期測(cè)置淬火液的冷卻能力，這一點(diǎn)非常重要。因?yàn)殡S著使用時(shí)間的增長(zhǎng)，淬火介質(zhì)中的雜質(zhì)增多，介質(zhì)老化甚至變質(zhì)。不可避免的使淬火液的冷速和300℃冷速有所增加，并使冷速對(duì)應(yīng)的溫度降低，從而增大了鍛件的淬裂傾向。技術(shù)人員應(yīng)根據(jù)測(cè)量結(jié)果和現(xiàn)場(chǎng)實(shí)際情況適當(dāng)調(diào)整淬火液的濃度。
定期沉淀、過(guò)濾、清理槽液及循環(huán)系統(tǒng)中的粉屑、鐵銹和氧化皮等雜質(zhì)，保持淬火介質(zhì)的清潔。嚴(yán)禁以任何方式將油類(lèi)物質(zhì)混人淬火液槽中，如果鍛件淬火液中混人油類(lèi)物質(zhì)，會(huì)導(dǎo)致淬火劑失效。鍛件廠長(zhǎng)期不使用時(shí)要定期運(yùn)行淬火劑循環(huán)系統(tǒng)，防止淬火系統(tǒng)中產(chǎn)生厭氧菌。淬火劑中產(chǎn)生細(xì)菌時(shí)會(huì)造成淬火液發(fā)臭、發(fā)黑。若發(fā)現(xiàn)淬火液有發(fā)臭、發(fā)黑的現(xiàn)象，應(yīng)及時(shí)加入殺菌劑除菌。
