Q235對應的國際牌號應該是SS41

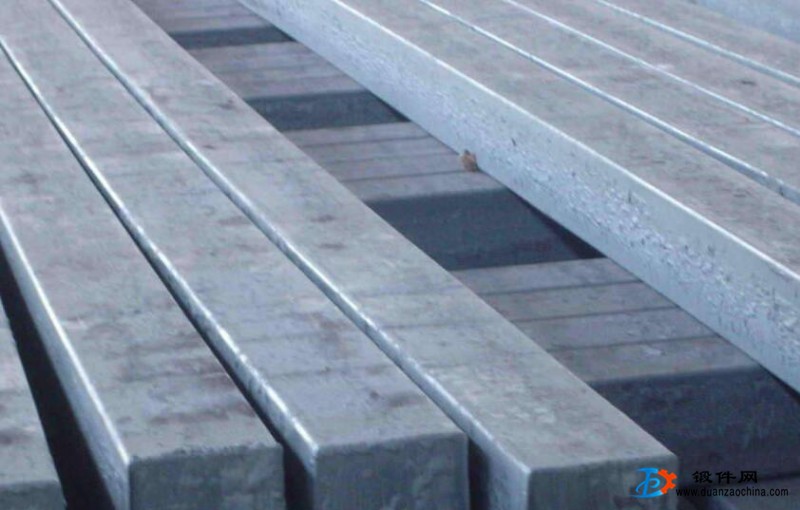

Q235鋼強度適中，有良好的承載性，較好的塑性和韌性，可焊性和加工性也好，是最常用鋼。做鋼筋，鋼板等。
Q235是一種鋼材的材質。Q代表的是這種材質的屈服，后面的235，就是指這種材質的屈服值，在235左右。并會隨著材質的厚度的增加而使其屈服值減小。
Q235A，Q235B，Q235C，Q235D。這是等級的區分，所代表的，主要是沖擊的溫度有所不同而已！A，B，C，D，所不同的，指的是它們性能中沖擊溫度的不同。分別為：
Q235A級，是不做沖擊；Q235B級，是20度常溫沖擊；Q235C級，是0度沖擊；Q235D級，是-20度沖擊。在不同的沖擊溫度，沖擊的數值也有所不同。元素含量：A、B、C、D硫含量依次遞減；A和B的磷含量相同，C的磷含量次之，D磷含量最少。
Q235各個級別的化學成份：
Q235分A、B、C、D四級（GB700-88）
Q235A級含 C0.14~0.22% Mn0.30~0.65 Si≤0.30 S≤0.050 P≤0.045
Q235B級含 C0.12~0.20% Mn0.30~0.670 Si≤0.30 S≤0.045 P≤0.045
Q235C級含 C≤0.18% Mn0.35~0.80 Si≤0.30 S≤0.040 P≤0.040
Q235D級含 C≤0.17% Mn0.35~0.80 Si≤0.35 S≤0.040 P≤0.035
就其脫氧方法而言，可以采用F,b,z分別表示為沸騰鋼、平鎮靜鋼、鎮靜鋼。沸騰鋼是脫氧不完全的鋼，塑性和韌性較差。用這種材料制成的焊接結構，受動力載荷作用時接頭容易出現裂縫。不宜在低溫下工作，有時會產生硬化現象。相比之下，鎮靜鋼質優而勻，塑性和韌性都好。
Q235的機械性能：抗拉強度（σb/MPa）：375-500伸長率（δ5/%）≧26（a≦16mm），≧25（a>16-40mm）≧24（a>40-60mm），≧23（a>60-100mm）≧22（a>100-150mm），≧21（a>150mm）其中a為鋼材厚度或直徑。在板材里，是最普通的材質，屬普板系列。過去的一種叫法為：A3。
執行標準：外部標準為：GB709，內部標準為：GB3274-88，Q235A和Q235B的區別</STRONG>Q235是普通碳素結構鋼的牌號，其意義是：屈服點大于235MPa,質量等級分為：A.B.C.D四級，依次提高。
Q235A成分：C--0.14-0.22,Mn--0.30-0.65, Si--0.3, S--0.05, p--0.045，Q235B成分：C--0.12-0.20,Mn--0.30-0.70, Si--0.3, S--0.045 P--0.045，以上各合金元素含量均為百分比。該兩種材料的本質區別不是化學元素或機械性能有什么明顯的區別，而是在是否進行檢驗上有區別。如Q235A只對化學元素進行檢驗，而對機械性能不進行檢驗，Q235B則對部分機械性能進行檢驗，Q235C則對整個機械性能進行檢驗，包括沖擊試驗等。
