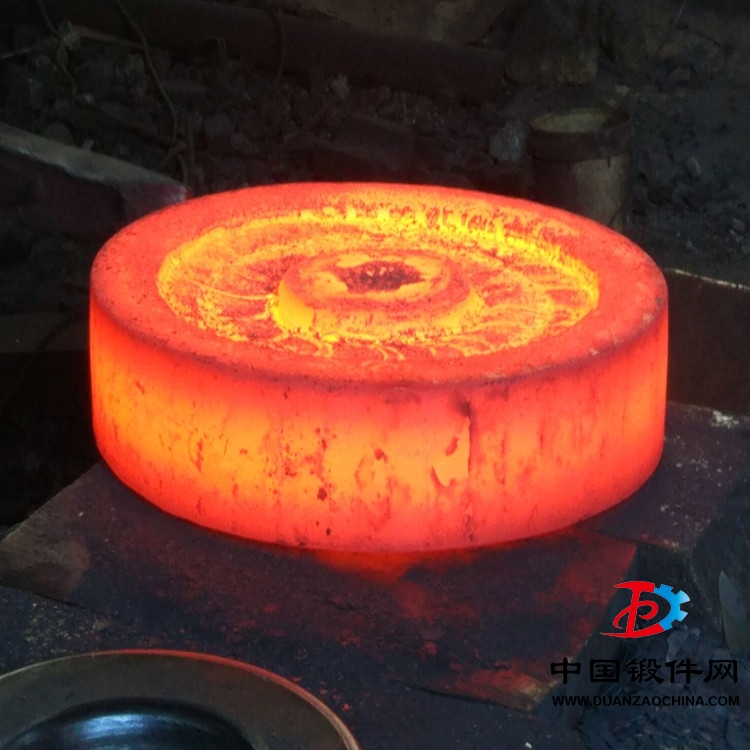

鍛件沖孔后外形尺寸將發生變化，一般是高度方向尺寸變小，徑向尺寸變大。
鍛造比是鍛造時金屬變形程度的一種表示方法。鍛造比以金屬變形前后的橫斷面積的比值來表示。不同的鍛造工序，鍛造比的計算方法各不相同。
1、拔長鍛造比：拔長前橫截面積與拔長后橫截面積之比
2、鐓粗鍛造比：鐓粗后橫截面積與鐓粗前橫截面積之比
鍛造過程隨著鍛造比的增大，使內部孔隙壓合，鑄態樹枝晶被打碎，鍛件的縱向和橫向力學性能均得到明顯提高。但當拔長鍛造截面比大于3-4之后，隨著鍛造截面比的增大，形成明顯的纖維組織，使橫向力學性能的塑性指標急劇下降，導致鍛件各向異性。若鍛造截面比選擇過小，鍛件達不到性能要求，過大則增加了鍛造工作量，而且還引起各向異性。因此，合理的選擇鍛造比是個重要的課題，這里還應該考慮鍛造時的變形不均勻問題。
鍛造比通常是用拔長時的變形程度來衡量。是指你所要進行成形的材料的用料長度與直徑之比或鍛造前的原材料(或預制坯料)的截面積與鍛造后的成品截面積的比。鍛造比的大小影響金屬的力學性能和鍛件質量，增加鍛造比有利于改善金屬的組織與性能，但鍛造比過大也無益。
更多鍛件資訊請關注 中國鍛件網www.pfcc.com.cn
