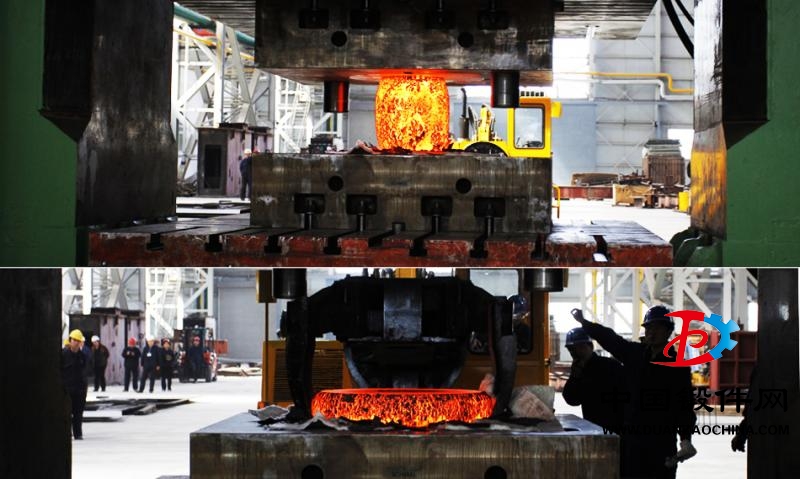

熱鍛壓
是在金屬再結(jié)晶溫度以上進(jìn)行的鍛壓。提高溫度能改善金屬的塑性，有利于提高工件的內(nèi)在質(zhì)量，使之不易開裂。高溫度還能減小金屬的變形抗力，降低所需鍛壓機(jī)械的噸位。但熱鍛壓工序多，工件精度差，表面不光潔，鍛件容易產(chǎn)生氧化、脫碳和燒損。當(dāng)加工工件大、厚，材料強(qiáng)度高、塑性低時(shí)（如特厚板的滾彎、高碳鋼棒的拔長等），都采用熱鍛壓。當(dāng)金屬（如鉛、錫、鋅、銅、鋁等）有足夠的塑性和變形量不大（如在大多數(shù)沖壓加工中）時(shí)，或變形總量大而所用的鍛壓工藝（如擠壓、徑向鍛造等）有利于金屬的塑性變形時(shí),常不采用熱鍛壓，而改用冷鍛壓。為使一次加熱完成盡量多的鍛壓工作量，熱鍛壓的始鍛溫度與終鍛溫度間的溫度區(qū)間應(yīng)盡可能大。但始鍛溫度過高會引起金屬晶粒生長過大而形成過熱現(xiàn)象，會降低鍛壓件質(zhì)量。溫度接近金屬熔點(diǎn)時(shí)則會發(fā)生晶間低熔點(diǎn)物質(zhì)熔化和晶間氧化，形成過燒。過燒的坯料在鍛壓時(shí)往往碎裂。一般采用的熱鍛壓溫度為:碳素鋼800～1250℃；合金結(jié)構(gòu)鋼850～1150℃；高速鋼900～1100℃；常用的鋁合金 380～500℃；鈦合金850～1000℃；黃銅700～900℃。
冷鍛壓
是在低于金屬再結(jié)晶溫度下進(jìn)行的鍛壓，通常所說的冷鍛壓多專指在常溫下的鍛壓，而將在高于常溫、但又不超過再結(jié)晶溫度下的鍛壓稱為溫鍛壓。溫鍛壓的精度較高，表面較光潔而變形抗力不大。
在常溫下冷鍛壓成形的工件，其形狀和尺寸精度高，表面光潔，加工工序少，便于自動化生產(chǎn)。許多冷鍛、冷沖壓件可以直接用作零件或制品，而不再需要切削加工。但冷鍛時(shí)，因金屬的塑性低，變形時(shí)易產(chǎn)生開裂，變形抗力大，需要大噸位的鍛壓機(jī)械。
更多鍛件資訊請關(guān)注 中國鍛件網(wǎng)www.pfcc.com.cn
